ハマハイウェイジョイント

(スムースジョイント)
NETIS登録番号HR-030013-V

スムースジョイントYMF型とは

スムースジョイントYMF型は、ゴムと鋼材を一体加硫成形し、車輌通過時の衝撃をゴム弾性で効率よく吸収し、荷重を内蔵鋼板で受ける構造となっている荷重支持型ジョイントです。

スムースジョイントYMF型の特長

◆優れた耐久性
伸縮ゴム部分は鋼板と一体加硫されているため、耐剥離性に優れています。また、両側鋼板も溶接構造のない一体構造で耐久性に優れています。

◆走行性に優れる
上面伸縮部をゴムとすることに加えて、一体成型によるコンパクト化で製品幅を狭くしたために、車輌通過時の衝撃を緩和できる構造になっています。

◆止水性に優れる
一体加硫成形構造により製品本体部の止水性は非常に高く、また、現地接続部をラップ接合構造にすることにより、高い止水性を有しています。

◆伸縮性に優れる
ゴム伸縮のメリットを最大限に生かし、橋軸方向のみならず、橋軸直角方向や上下方向にも追従が可能です。

構造・型式

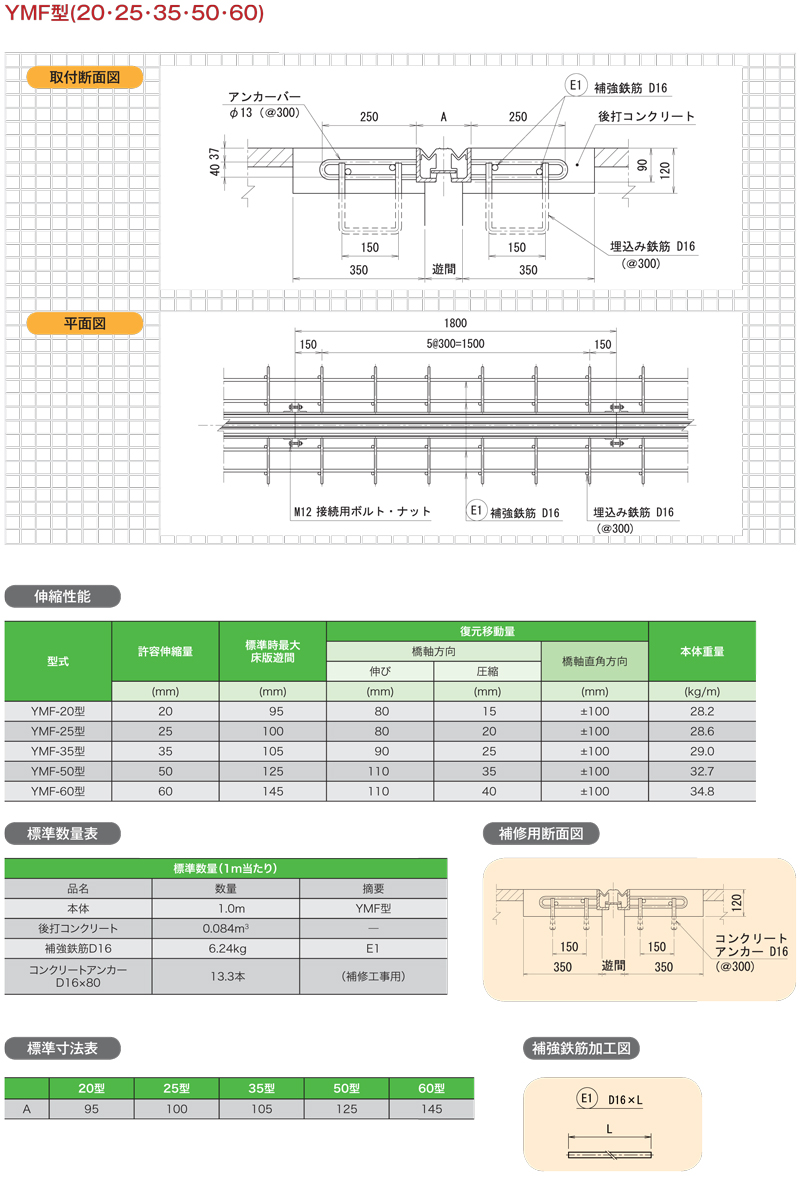

スムースジョイントYMF型 取付・仕様図
